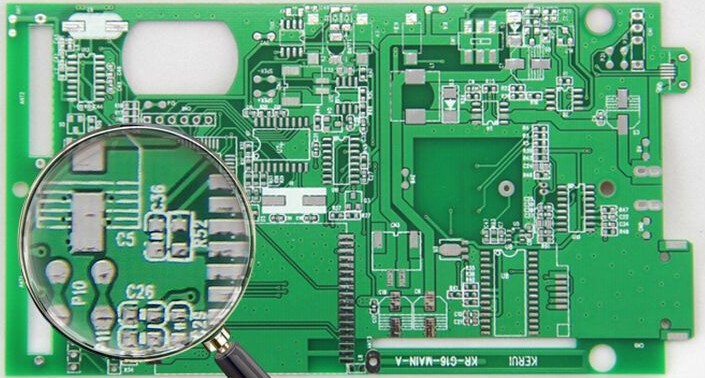

印刷線路板高級設計技巧：

共阻干擾是由印刷線路板上大量的地線造成。當兩個或兩個以上的回路共用一段地線時，不同的回路電流在共用地線上產生一定壓降，此壓降經放大就會影響電路性能;當電流頻率很高時，會產生很大的感抗而使電路受到干擾。

為了抑制共阻抗干擾，可采用如下措施：

(1)一點接地

使同級單元電路的幾個接地點盡量集中，以避免其他回路的交流信號竄人本級，或本級中的交流信號竄到其他回路中去。適用于信號的工作頻率小于1MHZ的低頻電路，如果工作頻率在1一1OMHz而采用一點接地時，其地線長度應不超過波長的1/20.總之，一點接地是消除地線共阻抗干擾的基本原則。

(2)就近多點接地

印刷線路板上有大量公共地線分布在板的邊緣，且呈現半封閉回路(防磁場干擾)，各級電路采取就近接地，以防地線太長。適用于信號的工作頻率大于lOMHz的高頻電路。

(3)匯流排接地

匯流排是由銅箔板鍍銀而成，印刷線路板上所有集成電路的地線都接到匯流排上。匯流排具有條形對稱傳輸線的低阻抗特性，在高速電路里，可提高信號傳輸速度，減少干擾。

(4)大面積接地

在高頻電路中將印刷線路板上所有不用面積均布設為地線，以減少地線中的感抗，從而削弱在地線上產生的高頻信號，并對電場干擾起到屏蔽作用。

(5)加粗接地線

若接地線很細，接地電位則隨電流的變化而變化，致使電子設備的定時信號電平不穩，抗噪聲性能變壞，其寬度至少應大于3mm.

(6)D/A(數/模)電路的地線分開

兩種電路的地線各自獨立，然后分別與電源端地線相連，以抑制它們相互干擾。
